PV3S Protiletadlový dvojkanón vz. 53/59

Munice

Munice PldvK vz. 53/59

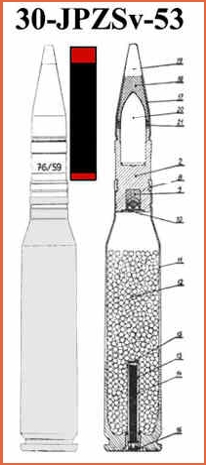

V ČSLA a nástupnických armádách po rozpadu republiky bylo zavedeno do výzbroje 6 druhů nábojů. Nábojnice byla pro všechny druhy stejná, lišily se pouze použitou střelou/granátem. Střela/granát je pevně spojena s nábojnicí v jeden celek. Náboje se skládají z nábojnice, zápalkového šroubu a střely nebo granátu. Granát je vybaven zapalovačem.

Celková délka náboje : 331,4 mm (±0,2 mm)
Celková délka granátu : 150,4 mm
Hmotnost granátu : 453 g
Barevné ounačení : Žlutý zapalovač i tělo granátu, na spodku zapalovače zelený proužek, na těle nad vodící obroučkou červený proužek. Vodící obroučka v barvě materiálu.
Šablonace : Na těle je černou barvou našablonována série a rok výroby.
Poznámka : Určen k ničení letounů a pozemních nepancéřovaných cílů. Délka doby záření za letu - 4 s.



Celková délka náboje : 310,5 mm (± 0,2 mm )
Celková délka střely : 122,5 mm
Hmotnost střely : 425 g
Barevné ounačení : Střela černá, červená špička a červený proužek nad vodící obroučkou.
Šablonace : Na těle je bílou barvou našablonována série a rok výroby.
Poznámka : Je určena k ničení obrněných cílů. Obsahuje zašpičatělé tvrzené ocelové jádro. Dokáže prorážet boky tanků T-55 a T-72.





Celková délka náboje : 331,4 mm (± 0,2 mm )
Celková délka granátu : 150,4 mm
Hmotnost granátu : 453 g
Barevné ounačení : Tělo a zapalovač světle šedé, nad vodící obroučkou červený proužek.
Šablonace : Na těle je černou barvou našablonována série a rok výroby.
Poznámka : Je určena k výcviku v ostré střelbě a nastřelování zbraně. Náplň těla tvoří cement nebo hlinka. Variantou této střely je střela "svědečná", která slouží k přesným testům při střelbě. Náboje s touto střelou přestaly být používány v roce 1975.

Celková délka náboje : 330,5 mm (± 0,2 mm )
Celková délka granátu :
Hmotnost granátu :
Barevné označení : Střela světle šedá s červeným proužkem nad vodící obroučkou.
Šablonace : Na těle je černou barvou našablonována série a rok výroby.
Poznámka : V praxi nebyl používán, plně ho nahrazovala střela náhradní se stopovkou. Pro kanóny vz. 53/59 byl nepoužitelný.

Celková délka náboje : 263 mm (± 0,2 mm )
Celková délka granátu : 73 mm
Hmotnost granátu :
Barevné označení : Po celém povrchu modrofialově lakován nebo ve středně hnědé barvě lepenky.
Šablonace : U modrého provedení je bílou barvou našablonována série a rok výroby.
Poznámka : Určen pro zkoušení automatiky kanónů ve vojenských opravárenských závodech. Střela je z tzv. nábojnicového papíru P. Nábojnice i střela jsou až po okraj naplněny výmetnou prachovou náplní.

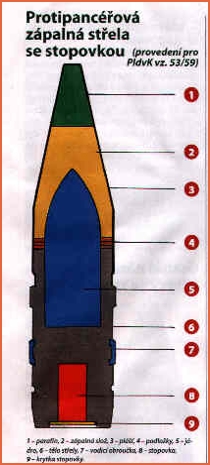

Celková délka náboje : 331,4 mm (± 0,2 mm )
Celková délka granátu : 137,2 mm
Hmotnost granátu : 435 g
Barevné označení : Střela černá, červená špička a červený proužek nad vodící obroučkou.
Šablonace : Na těle je bílou barvou našablonována série a rok výroby.
Poznámka : Rozdíly konstrukce - 1) plášť má delší a špičatější ogivál 2) vnitřní prostor pod špičkou je do poloviny vzdálenosti k jádru naplněn parafínem 3) zápich v těle pro upevnění v nábojnici je těsně nad dnem.



Jugoslávské náboje

Ostré granáty jsou žluté se zeleným proužkem nad nad vodící obroučkou, školní jsou modré.

Nábojnice

Je určena k přepravě výmetné prachové náplně. Náplň tvoří nitrocelulózový prach o hmotnosti 235g - Nctp 2,4x0,95/2,6-KF. Ve dnu nábojnice je našroubován zápalkový šroub a v ústí zalisován granát nebo střela. Nábojnice je ocelová, tažená, lahvicovitého tvaru. Povrch nábojnice je zinkovaný a fosfátovaný. Válečné byly hnědě lakované. Celková délka je 211mm, průměr hrdla 31mm a dna 47,5mm, hmotnost 490g.

Zápalkový šroub Z1

Je určen k inicializaci náplně v nábojnici. Základem je ocelové tělo opatřené závitem. V něm je našroubováno válcové ocelové pouzdro prachové náplně - černý střelný prach vz. 26 uzavřený nalisovaným víčkem.

Zapalovače ČZ-301 a ČZ-301a

Zapalovač slouží k inicializaci trhavinové náplně granátu. Jde o hlavový zapalovač ( umístěn v přední části granátu ) a nárazový zapalovač ( iniciuje se nárazem na cíl ). Je vybaven autodestrukcí - ta zajišťuje explozi granátu po určité době letu, pokud mine cíl. Tím je eliminován dopad odjištěných granátů na zem nebo vlastní jednotky. Tělo zapalovače ČZ-301 má délku 48,6 mm a hmotnost 40g. ČZ-301a má délku 51,1 mm a hmotnost 46g. Úplný zapalovač ČZ-301 má hmotnost 58g.



Balení nábojů

Existují dva typy lišící se šablonací. V novějším typu truhlíku je ještě obal z pozinkovaného plechu, který zajišťuje hermetičnost uložených nábojů. Ve starším typu truhlíku je přepravováno 50 ks nábojů, v novějším pak 40 ks nábojů. Barva je standardní armádní barvou - khaki.

Starší typ truhlíku ( šablonování v 5 řádcích pod sebou černou barvou )

1) počet nábojů v truhlíku
2) ráže a druh náboje a značka výrobního závodu
3) typ zapalovače se sérií a rokem výroby, použitá trhavina, materiál vodící obroučky
4) druh a rozměry střelného prachu, značka jeho výrobce, série a rok výroby

Novější typ truhlíku ( šablonován v 6 řádcích pod sebou černou barvou )

1) počet, ráže a typ nábojů
2) série a rok výroby a značka výrobního závodu
3) druh zbraně, pro kterou je náboj určen
4) druh a rozměry střelného prachu, značka výrobce, série a rok výroby
5) typ zapalovače, série a rok jeho výroby a značka výrobního závodu
6) váha plného truhlíku a druh balení

Zásobník

Segmentový zásobník je používán u modernizované verze dvojkanonu vz. 53/59. Je nasazován shora, pojme 50 ks nábojů. Hmotnost prázdného zásobníku je 32 kg, plný váží 84,5 kg. Zásobník se plnil pomocí navijáku a nasazovali jej dva nabíječi. Počet vezených zásobníků byl 8 kusů.

Ke zpracování této stránky byly použity články dle literatury ( 2,3,5 )
